Thiết kế chiếu sáng đô thị theo tiêu chuẩn hiện hành
Làm thế nào để một tuyến phố vừa đảm bảo an toàn cho người tham gia giao thông, vừa tôn lên vẻ đẹp kiến trúc về đêm? Câu trả lời nằm ở khâu thiết kế chiếu sáng đô thị – quá trình đòi hỏi sự kết hợp chặt chẽ giữa tính toán quang học, tiêu chuẩn kỹ thuật và tầm nhìn quy hoạch tổng thể. Bài viết dưới đây Steelux sẽ phân tích chi tiết từng khía cạnh của công việc này.
Tổng quan về thiết kế chiếu sáng đô thị
Chiếu sáng đô thị bao gồm toàn bộ hệ thống đèn công cộng phục vụ các mục đích khác nhau: từ chiếu sáng chức năng (đường giao thông, hầm chui, cầu vượt) đến chiếu sáng trang trí, mỹ thuật (công trình kiến trúc, cảnh quan, quảng trường). Một hệ thống chiếu sáng đô thị được thiết kế tốt phải đáp ứng đồng thời nhiều mục tiêu: đảm bảo tầm nhìn và an toàn cho người tham gia giao thông, tăng cường an ninh trật tự vào ban đêm, tôn vinh giá trị thẩm mỹ của không gian đô thị và tối ưu hiệu quả sử dụng năng lượng.
Tại Việt Nam, việc quản lý, đầu tư và bảo trì hệ thống chiếu sáng công cộng đô thị được quy định cụ thể tại Nghị định 79/2009/NĐ-CP, trong đó chính quyền đô thị là đơn vị chịu trách nhiệm chính về vận hành hệ thống này.
Trong xu thế đô thị hóa và chuyển đổi số hiện nay, chiếu sáng đô thị đang dần dịch chuyển từ hệ thống vận hành thủ công sang các giải pháp chiếu sáng thông minh, tích hợp cảm biến và điều khiển tập trung.
Xem chi tiết: Thiết kế chiếu sáng đường phố và các yếu tố cần biết
Các phân khu chức năng trọng yếu trong chiếu sáng đô thị
Ba nhóm chức năng trọng yếu trong quy hoạch chiếu sáng đô thị:
Chiếu sáng giao thông
Chiếu sáng giao thông là hạng mục quan trọng nhất trong hệ thống chiếu sáng đô thị, tập trung vào các trục đường chính, đường cao tốc đô thị, nút giao, cầu vượt và hầm chui.
- Tại nút giao thông: hệ thống đèn phải cung cấp đủ điều kiện để người lái xe phát hiện được cả cấu trúc nút giao và hoạt động giao thông diễn ra tại đó.
- Tại khu vực cầu: ánh sáng cần đồng bộ với đường dẫn tiếp giáp; nếu mặt cầu thấp hơn mặt đường xung quanh, độ rọi đứng tối thiểu tại lan can cầu và dải phân cách phải đạt ít nhất 15 lux, đồng thời cần bố trí đèn tại lối lên và xuống cầu.
- Kiểu đèn dùng cho cầu: chỉ sử dụng loại đèn có khả năng che chắn hoàn toàn, nhằm tránh gây chói cho người đi bộ phía dưới.
- Trong phạm vi 30m hai bên nút giao: mặt đường phải đạt độ chói và hệ số đồng đều độ chói cao hơn đoạn đường kế cận tối thiểu 10%, giúp lái xe nhận biết sớm khu vực giao cắt để chủ động giảm tốc.
Chiếu sáng cảnh quan & kiến trúc
Bao gồm chiếu sáng công viên, quảng trường, tượng đài, mặt tiền công trình kiến trúc, cầu cảnh quan và các điểm nhấn đô thị. Khác với chiếu sáng giao thông thiên về an toàn kỹ thuật, chiếu sáng cảnh quan – kiến trúc chú trọng yếu tố thẩm mỹ, tạo chiều sâu không gian bằng kỹ thuật rọi điểm (spotlight), rọi mảng (wall washing) và tạo hiệu ứng màu sắc để tôn vinh hình khối công trình, cây xanh, mặt nước vào ban đêm.
Chiếu sáng thương mại & không gian cộng đồng
Đây là hệ thống chiếu sáng phục vụ các khu phố đi bộ, chợ đêm, quảng trường sự kiện, bãi đỗ xe và các không gian sinh hoạt cộng đồng.
Với bãi đỗ xe công cộng ngoài trời, tiêu chuẩn yêu cầu độ rọi ngang phải tuân theo bảng quy định riêng, trong khi độ rọi đứng cần đạt tối thiểu 50% giá trị so với độ rọi ngang để đảm bảo nhận diện phương tiện và con người rõ ràng.
Tìm hiểu chi tiết: Tính toán chiếu sáng – Công thức, tiêu chuẩn và phần mềm
Các yếu tố cần xem xét khi thiết kế chiếu sáng đô thị
Khi triển khai một dự án chiếu sáng đô thị, đơn vị thiết kế cần cân nhắc đồng thời nhiều yếu tố kỹ thuật và bối cảnh sau:
- Đặc điểm hạ tầng và quy hoạch khu vực: bề rộng mặt đường, mật độ giao thông, chiều cao công trình xung quanh, cây xanh che khuất.
- Chỉ tiêu quang học: độ rọi (lux), độ chói (cd/m²), độ đồng đều ánh sáng, chỉ số hoàn màu (CRI) và mức độ chống chói lóa cho người tham gia giao thông.
- Hiệu suất năng lượng và chi phí vận hành: ưu tiên đèn LED hiệu suất cao, khả năng điều chỉnh độ sáng theo khung giờ để tiết kiệm điện.
- Khả năng tương thích hạ tầng điện và cột đèn: tải trọng gió cho cột, hệ thống dây dẫn, tủ điều khiển tập trung.
- Yếu tố an toàn điện và môi trường: chống nước, chống nhiễu điện từ, độ bền trong điều kiện khí hậu nhiệt đới ẩm.
- Tính thẩm mỹ và bản sắc đô thị: màu ánh sáng, kiểu dáng cột đèn, sự đồng bộ với cảnh quan chung của tuyến phố hoặc khu vực.
- Khả năng mở rộng và tích hợp công nghệ: dự phòng hạ tầng cho cảm biến, hệ thống điều khiển thông minh trong tương lai.
Tiêu chuẩn và nguyên tắc trong thiết kế chiếu sáng đô thị
Việc thiết kế chiếu sáng đô thị tại Việt Nam phải tuân thủ một hệ thống văn bản kỹ thuật đồng bộ, kết hợp giữa tiêu chuẩn chuyên ngành chiếu sáng và các quy phạm về an toàn điện, xây dựng.
Tiêu chuẩn
Hệ thống chiếu sáng đường phố, quảng trường đô thị tại Việt Nam hiện được thiết kế, tính toán dựa trên các tiêu chuẩn, quy phạm chính sau:
- QCVN 07-7:2023/BXD: Quy chuẩn kỹ thuật quốc gia về các công trình hạ tầng kỹ thuật – Công trình chiếu sáng.
- TCVN 13608:2023: Chiếu sáng nhân tạo bên ngoài các công trình công cộng và hạ tầng kỹ thuật – Yêu cầu thiết kế.
- TCVN 12666:2021: Tiêu chuẩn quốc gia về Hiệu suất năng lượng đối với các đèn điện LED chiếu sáng đường và phố.
Về thông số kỹ thuật cột đèn, chiều cao cột đèn thông dụng dao động từ 6 đến 12m, một số vị trí đặc biệt sử dụng cột cao từ 12 đến 35m. Đối với các tuyến đường tốc độ cao, tại điểm kết thúc đoạn chiếu sáng cần tạo vùng đệm có độ chói giảm dần trong khoảng 100-150m bằng cách giảm công suất đèn hoặc cắt bớt một pha chiếu sáng.
Nguyên tắc
Thiết kế chiếu sáng đô thị trước hết cần ưu tiên an toàn giao thông, bảo đảm độ rọi, độ chói phù hợp với từng cấp đường, hạn chế vùng tối và hiện tượng chói lóa gây ảnh hưởng đến tầm nhìn của người tham gia giao thông.
Hệ thống chiếu sáng cần đồng bộ với quy hoạch và cảnh quan đô thị, đồng thời phân cấp ánh sáng theo chức năng của từng khu vực. Đường giao thông, khu dân cư, công viên, quảng trường hay khu thương mại có yêu cầu chiếu sáng khác nhau nên cần được tính toán và lựa chọn giải pháp phù hợp.
Bên cạnh hiệu quả chiếu sáng, cần chú trọng tiết kiệm năng lượng và an toàn công trình. Việc sử dụng đèn LED, tối ưu công suất và thời gian vận hành giúp giảm tiêu thụ điện, trong khi thiết bị và hệ thống điện cần có khả năng chống chịu tốt với điều kiện thời tiết, đáp ứng các yêu cầu kỹ thuật và an toàn.
Hệ thống nên được thiết kế theo hướng dễ bảo trì, nâng cấp và mở rộng. Đây là cơ sở để hệ thống có thể thích ứng với sự phát triển của đô thị, đồng thời thuận tiện khi tích hợp các giải pháp điều khiển và công nghệ chiếu sáng thông minh trong tương lai.
Xem ngay: Thiết kế chiếu sáng – Tiêu chuẩn, nguyên tắc và quy trình

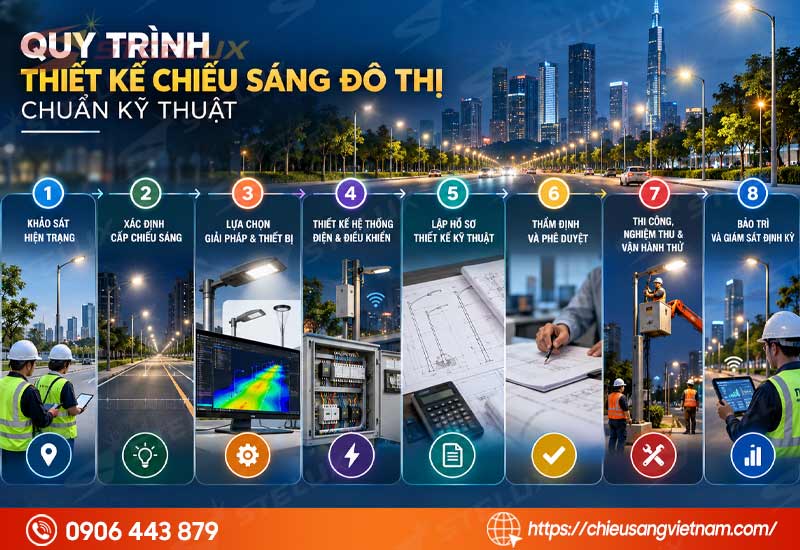

Quy trình thiết kế chiếu sáng đô thị chuẩn kỹ thuật
Quy trình thiết kế chiếu sáng đô thị thường được triển khai theo các bước sau:
– Bước 1: Khảo sát hiện trạng
Tổng hợp dữ liệu về mặt cắt đường, mật độ giao thông, hạ tầng điện sẵn có, cây xanh, công trình lân cận.
– Bước 2: Xác định cấp chiếu sáng và chỉ tiêu kỹ thuật
Dựa trên chức năng tuyến đường/khu vực để xác định độ rọi, độ chói, độ đồng đều theo tiêu chuẩn tương ứng.
– Bước 3: Lựa chọn giải pháp chiếu sáng và thiết bị
Tính toán loại đèn, công suất, nhiệt độ màu, kiểu cột, khoảng cách bố trí bằng phần mềm mô phỏng chiếu sáng chuyên dụng.
– Bước 4: Thiết kế hệ thống điện và điều khiển
Bố trí tủ điện, đường dây, hệ thống tiếp địa và phương án điều khiển bật/tắt, điều chỉnh độ sáng.
Bước 5: Lập hồ sơ thiết kế kỹ thuật
Bản vẽ thi công, thuyết minh tính toán, dự toán chi phí đầu tư và vận hành.
– Bước 6: Thẩm định và phê duyệt
Đối chiếu hồ sơ với các tiêu chuẩn, quy chuẩn hiện hành để cơ quan quản lý đô thị phê duyệt.
– Bước 7: Thi công, nghiệm thu và vận hành thử
Lắp đặt, đo kiểm thông số thực tế so với thiết kế trước khi bàn giao chính thức.
– Bước 8: Bảo trì và giám sát định kỳ
Kiểm tra, thay thế thiết bị hỏng, cập nhật giải pháp tiết kiệm năng lượng theo thời gian.
Xu hướng chiếu sáng đô thị thông minh
Chiếu sáng thông minh đang trở thành xu hướng tất yếu khi các đô thị đối mặt với áp lực ngân sách, biến đổi khí hậu và yêu cầu vận hành hiệu quả hơn. Nhiều địa phương đang ứng dụng mạng lưới IoT municipal để giám sát và tối ưu hóa hạ tầng, trong đó chiếu sáng đường phố là một trong những giải pháp triển khai phổ biến nhất nhờ chi phí lắp đặt thấp khi tận dụng được hạ tầng cột đèn sẵn có.
Các thiết bị cảm biến kết nối không dây (như LoRaWAN) cho phép điều khiển từ xa qua ứng dụng di động, bật/tắt hoặc điều chỉnh độ sáng theo thời gian thực và theo mật độ người, phương tiện lưu thông.
Bên cạnh việc điều khiển từ xa, xu hướng chiếu sáng thông minh còn gắn liền với việc thu thập và phân tích dữ liệu vận hành để phục vụ bảo trì dự đoán, giúp phát hiện sớm sự cố trước khi đèn hỏng hoàn toàn, từ đó giảm chi phí sửa chữa khẩn cấp và kéo dài tuổi thọ hệ thống.
Về dài hạn, chiếu sáng đô thị thông minh sẽ không còn là hệ thống độc lập mà được tích hợp vào nền tảng quản lý đô thị tổng thể (smart city platform), kết nối cùng dữ liệu giao thông, an ninh và môi trường để tối ưu hóa đồng bộ, hướng tới mục tiêu tiết kiệm năng lượng và nâng cao chất lượng sống cho cư dân đô thị.
Câu hỏi thường gặp (FAQs)
Chiều cao trụ đèn đô thị bao nhiêu là phù hợp?
Chiều cao trụ đèn cần được lựa chọn tương ứng với bề rộng mặt đường và cấp độ chiếu sáng yêu cầu. Theo tiêu chuẩn hiện hành, chiều cao cột đèn thông dụng là 6-12m, áp dụng cho hầu hết các tuyến đường đô thị; các vị trí đặc biệt như đường cao tốc, nút giao lớn có thể dùng cột cao 12-35m.
Cột càng cao thì khoảng cách bố trí giữa các cột càng lớn, nhưng vẫn phải đảm bảo độ đồng đều ánh sáng trên toàn bộ bề mặt đường.
Nên bố trí trụ đèn một bên hay hai bên đường?
Việc lựa chọn bố trí một bên, hai bên đối xứng hay hai bên so le phụ thuộc vào bề rộng mặt đường. Với đường có bề rộng nhỏ (dưới khoảng 2 lần chiều cao cột đèn), bố trí một bên thường đủ đảm bảo độ rọi và tiết kiệm chi phí đầu tư.
Với đường rộng hơn, cần bố trí hai bên (đối xứng hoặc so le) để đảm bảo độ đồng đều ánh sáng trên toàn bộ mặt đường, tránh tạo vùng tối ở làn giữa hoặc làn xa cột đèn.
Đèn LED công suất bao nhiêu phù hợp cho đường đô thị?
Công suất đèn LED cần lựa chọn dựa trên phép tính liên quan đến diện tích chiếu sáng, độ rọi tiêu chuẩn và quang thông của đèn, chứ không có một trị số cố định áp dụng chung cho mọi tuyến đường.
Trên thực tế, đường khu vực, đường nội bộ thường dùng đèn LED 30-100W, trong khi các trục đường chính, đường cao tốc đô thị có thể cần đèn công suất 120-150W hoặc cao hơn để đảm bảo độ rọi tối thiểu theo quy định.
Tạm kết
Trên đây là toàn bộ nội dung chi tiết về nguyên tắc, quy trình và xu hướng thiết kế chiếu sáng đô thị. Nếu quý khách đang có nhu cầu tìm mua trụ đèn đường chất lượng, đúng tiêu chuẩn kỹ thuật cho dự án của mình, hãy liên hệ ngay với Steelux qua Hotline: 0906 443 879 để được tư vấn và báo giá chi tiết!
