Thiết kế chiếu sáng: Tiêu chuẩn, nguyên tắc và quy trình

Từ nhà ở, nhà xưởng đến đường phố, công trình nào cũng cần thiết kế chiếu sáng đúng kỹ thuật để vận hành hiệu quả. Cùng Steelux tìm hiểu khái niệm, tiêu chuẩn và công thức tính toán trong bài viết sau đây.

Tìm hiểu về thiết kế chiếu sáng

Thiết kế chiếu sáng là gì?

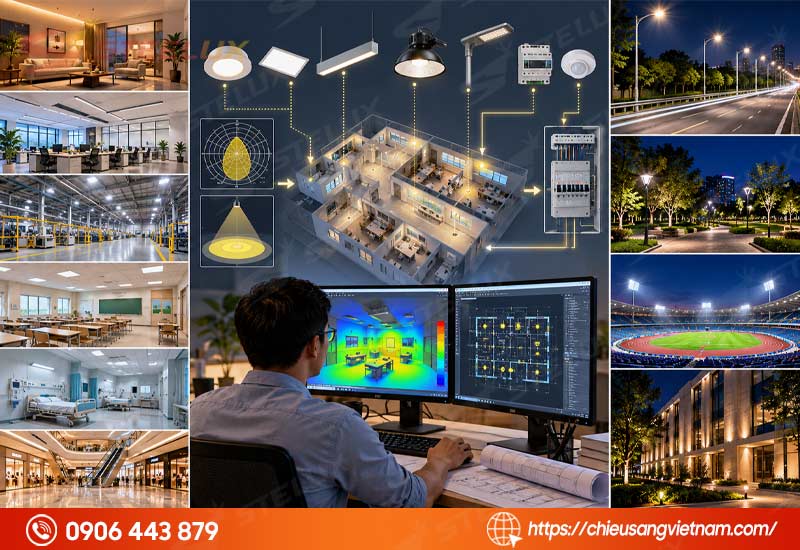

Thiết kế chiếu sáng là quá trình tính toán, lựa chọn và bố trí nguồn sáng (đèn, cột đèn, thiết bị điều khiển) để tạo ra môi trường ánh sáng phù hợp với từng không gian và mục đích sử dụng. Công việc này gồm các nội dung chính:

• Xác định mức độ sáng cần thiết theo tiêu chuẩn cho từng khu vực.
• Chọn loại đèn, công suất, nhiệt độ màu, chỉ số hoàn màu phù hợp.
• Tính số lượng đèn và bố trí vị trí, chiều cao lắp đặt.
• Thiết kế hệ thống cấp điện, điều khiển, bảo vệ.
• Kiểm tra kết quả bằng tính toán hoặc phần mềm mô phỏng.

Thiết kế chiếu sáng áp dụng cho cả chiếu sáng trong nhà (nhà ở, văn phòng, nhà xưởng, trường học, bệnh viện, trung tâm thương mại) và chiếu sáng ngoài trời (đường giao thông, công viên, sân vận động, cảnh quan, mặt đứng công trình).

Tìm hiểu chi tiết: Tính toán chiếu sáng – Công thức, tiêu chuẩn và phần mềm

Tầm quan trọng của thiết kế chiếu sáng

Việc thiết kế bài bản mang lại nhiều lợi ích:

• Bảo vệ sức khỏe và thị lực: Ánh sáng thiếu hoặc chói gây mỏi mắt, đau đầu, giảm tập trung. Ánh sáng đúng chuẩn làm giảm các tác động này.
• Nâng cao hiệu suất và an toàn: Giảm sai sót trong sản xuất, hạn chế tai nạn lao động và tai nạn giao thông.
• Tiết kiệm năng lượng: Tính toán đúng tránh lãng phí công suất. Chiếu sáng thường chiếm tỷ trọng đáng kể trong điện năng tiêu thụ của tòa nhà.
• Tạo giá trị thẩm mỹ và trải nghiệm: Ánh sáng làm nổi bật kiến trúc, nội thất, tạo không khí phù hợp với công năng không gian.
• Tối ưu chi phí vòng đời: Chọn đúng thiết bị sẽ giảm chi phí bảo trì, thay thế và điện năng trong suốt thời gian sử dụng.
• Tuân thủ quy chuẩn: Hồ sơ thiết kế đạt tiêu chuẩn là điều kiện để thẩm định và nghiệm thu công trình.

Liên hệ tư vấn ngay!

Các tiêu chuẩn kỹ thuật khi thiết kế chiếu sáng

Độ rọi

Độ rọi (ký hiệu E, đơn vị lux) là lượng quang thông chiếu lên một đơn vị diện tích bề mặt: 1 lux = 1 lumen/m². Đây là thông số cơ bản quyết định không gian có đủ sáng cho công việc hay không.

Mức độ rọi tham khảo (nên đối chiếu tiêu chuẩn hiện hành cho từng loại công trình):

Khu vực	Độ rọi tham khảo (lux)
Hành lang, cầu thang	100 – 150
Phòng ngủ, phòng khách gia đình	150 – 300
Bếp, khu vực nấu ăn	300 – 500
Văn phòng, phòng họp	500
Lớp học	300 – 500
Nhà xưởng lắp ráp thông thường	300 – 500
Công việc đòi hỏi độ chính xác cao	750 trở lên

Ánh sáng tự nhiên

Ánh sáng tự nhiên là nguồn sáng miễn phí và có chất lượng màu tốt nhất. Khi thiết kế cần:

• Đánh giá lượng ánh sáng ban ngày lọt vào qua cửa sổ, giếng trời, mái lấy sáng, thường thông qua hệ số ánh sáng ban ngày.
• Bố trí đèn theo dải song song với cửa sổ và điều khiển theo từng vùng, để tắt hoặc giảm sáng khu vực gần cửa khi trời sáng.
• Dùng cảm biến ánh sáng để tự động điều chỉnh, giúp tiết kiệm điện.
• Kiểm soát chói và nhiệt từ nắng trực tiếp bằng rèm, lam che nắng.

Độ đồng đều ánh sáng

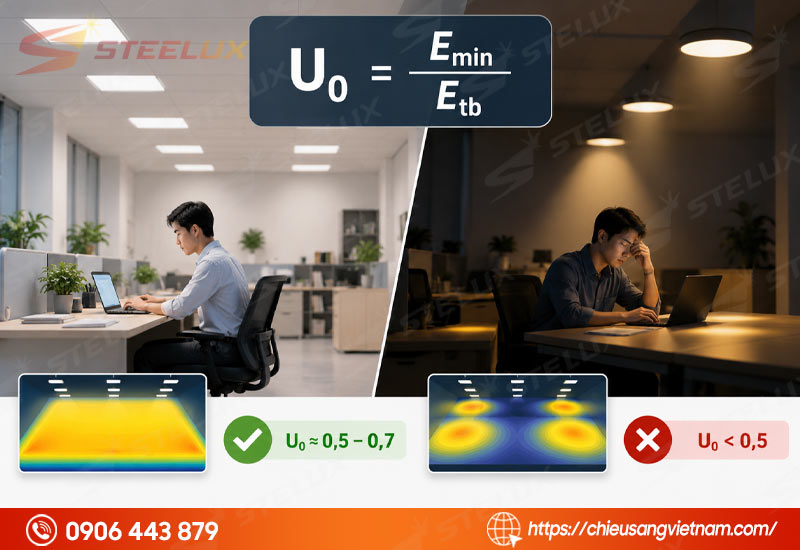

Độ đồng đều (U₀) là tỷ số giữa độ rọi nhỏ nhất và độ rọi trung bình trên bề mặt làm việc:

U₀ = E_min / E_tb

Ánh sáng không đều tạo vùng sáng tối xen kẽ, khiến mắt liên tục phải điều tiết và nhanh mỏi. Với khu vực làm việc trong nhà, U₀ thường được yêu cầu từ khoảng 0,5 – 0,7 trở lên. Với chiếu sáng đường phố, giá trị thường thấp hơn (khoảng 0,4 trở lên) tùy cấp đường. Cần đối chiếu tiêu chuẩn áp dụng cho từng công trình.

Tìm hiểu ngay: Thiết kế chiếu sáng đô thị theo tiêu chuẩn hiện hành

Nhiệt độ màu

Nhiệt độ màu (CCT, đơn vị Kelvin – K) mô tả sắc thái ánh sáng:

• Dưới khoảng 3300K (ánh sáng vàng, ấm): Tạo cảm giác thư giãn, ấm cúng. Phù hợp phòng ngủ, phòng khách, nhà hàng, khách sạn (thường dùng 2700K – 3000K).
• Khoảng 3300K – 5300K (trung tính): Cân bằng, dễ chịu. Phù hợp văn phòng, trường học, cửa hàng (thường dùng 4000K).
• Trên khoảng 5300K (ánh sáng trắng lạnh): Tăng độ tỉnh táo, tập trung. Phù hợp nhà xưởng, kho, khu vực cần độ chi tiết cao (5000K – 6500K).

Chỉ số hoàn màu CRI

CRI (Ra) có thang từ 0 đến 100, thể hiện khả năng nguồn sáng tái hiện trung thực màu sắc vật thể so với ánh sáng chuẩn. Chỉ số càng cao, màu càng chân thực.

• CRI ≥ 80: Đáp ứng đa số không gian trong nhà như văn phòng, trường học, nhà ở.
• CRI ≥ 90: Nên dùng cho showroom, gallery, cửa hàng thời trang, phòng khám, khu vực kiểm tra màu sắc.
• Ngoài trời và đường giao thông: Thường chấp nhận CRI thấp hơn (khoảng 60 – 70 trở lên), tùy yêu cầu từng hạng mục.

Quang thông và hiệu suất phát quang

• Quang thông (Φ, lumen – lm): Tổng lượng ánh sáng mà nguồn sáng phát ra theo mọi hướng. Đây là cơ sở để tính số lượng đèn.
• Hiệu suất phát quang (lm/W): Lượng ánh sáng tạo ra trên mỗi watt điện tiêu thụ. Chỉ số này càng cao, đèn càng tiết kiệm điện.

Hiệu suất tham khảo: đèn sợi đốt khoảng 10 – 15 lm/W; đèn huỳnh quang khoảng 40 – 70 lm/W; đèn LED hiện nay phổ biến từ 80 – 150 lm/W (tùy dòng sản phẩm). Khi so sánh, nên xét hiệu suất của cả bộ đèn (gồm bộ nguồn và chóa đèn), không chỉ hiệu suất của chip LED.

Nguyên tắc thiết kế chiếu sáng trong nhà và ngoài trời

Nguyên tắc thiết kế chiếu sáng trong nhà

Không gian trong nhà thường có diện tích giới hạn, người sử dụng ở lại trong thời gian dài nên chất lượng ánh sáng ảnh hưởng trực tiếp đến sức khỏe, hiệu suất làm việc và sự thoải mái. Vì vậy, khi thiết kế chiếu sáng trong nhà, cần tuân thủ những nguyên tắc dưới đây để vừa đảm bảo đủ sáng, vừa tạo được không gian tiện nghi và tiết kiệm điện:

• Bám theo công năng: Xác định hoạt động chính của từng phòng rồi chọn mức độ rọi tương ứng.
• Kết hợp nhiều lớp ánh sáng: Gồm chiếu sáng chung (nền), chiếu sáng nhiệm vụ (bàn làm việc, bếp, gương) và chiếu sáng điểm nhấn (tranh, kệ, vật trang trí).
• Hạn chế chói lóa: Kiểm soát chỉ số chói UGR (văn phòng thường yêu cầu UGR ≤ 19), dùng chóa hoặc kính tán xạ, tránh đặt đèn trực tiếp trong tầm nhìn.
• Chú ý màu sắc bề mặt: Trần, tường sáng màu có hệ số phản xạ cao, giảm số lượng đèn cần dùng.
• Chọn nhiệt độ màu và CRI phù hợp với chức năng không gian.
• Phân vùng điều khiển: Chia mạch để bật, tắt, điều sáng độc lập. Kết hợp cảm biến hiện diện và cảm biến ánh sáng ban ngày để tiết kiệm điện.
• Đảm bảo an toàn điện: Chọn thiết bị có cấp bảo vệ phù hợp (khu vực ẩm như phòng tắm cần đèn chống ẩm, chống nước).
• Tuân thủ mật độ công suất chiếu sáng theo quy chuẩn tiết kiệm năng lượng hiện hành.

Liên hệ tư vấn ngay!

Nguyên tắc thiết kế chiếu sáng ngoài trời

Khác với không gian trong nhà, chiếu sáng ngoài trời phải đáp ứng yêu cầu về an toàn giao thông, an ninh khu vực và đồng thời chịu tác động trực tiếp của thời tiết, môi trường. Do đó, thiết kế chiếu sáng ngoài trời cần dựa trên các nguyên tắc riêng để hệ thống vận hành ổn định, hiệu quả và hạn chế ô nhiễm ánh sáng:

• Đáp ứng yêu cầu theo loại công trình: Đường giao thông, công viên, sân bãi, mặt đứng… mỗi loại có yêu cầu riêng về độ rọi hoặc độ chói và độ đồng đều.
• Ưu tiên an toàn: Ánh sáng phải giúp người tham gia giao thông và người đi bộ nhận biết vật cản, biển báo, lối đi rõ ràng.
• Chống chói và hạn chế ô nhiễm ánh sáng: Chọn đèn có phân bố quang học tốt, hướng sáng xuống, tránh tràn sáng sang nhà dân và bầu trời.
• Bố trí cột hợp lý: Với đường giao thông, cách bố trí thường dựa theo tương quan giữa bề rộng mặt đường và chiều cao cột. Mặt đường hẹp thường bố trí một bên, mặt đường vừa bố trí hai bên so le, mặt đường rộng bố trí hai bên đối xứng, đường có dải phân cách có thể đặt cột đôi giữa dải phân cách.
• Chịu được môi trường khắc nghiệt: Thiết bị cần có cấp bảo vệ chống bụi, nước cao, chống va đập, chống ăn mòn và chịu được mưa bão.
• Bảo vệ hệ thống điện: Có chống sét lan truyền, nối đất và bảo vệ quá tải, ngắn mạch.
• Vận hành thông minh: Dùng điều khiển theo giờ, cảm biến hoặc điều chỉnh công suất (dimming) theo thời điểm để giảm điện năng.

Xem chi tiết: Thiết kế chiếu sáng đường phố và các yếu tố cần biết

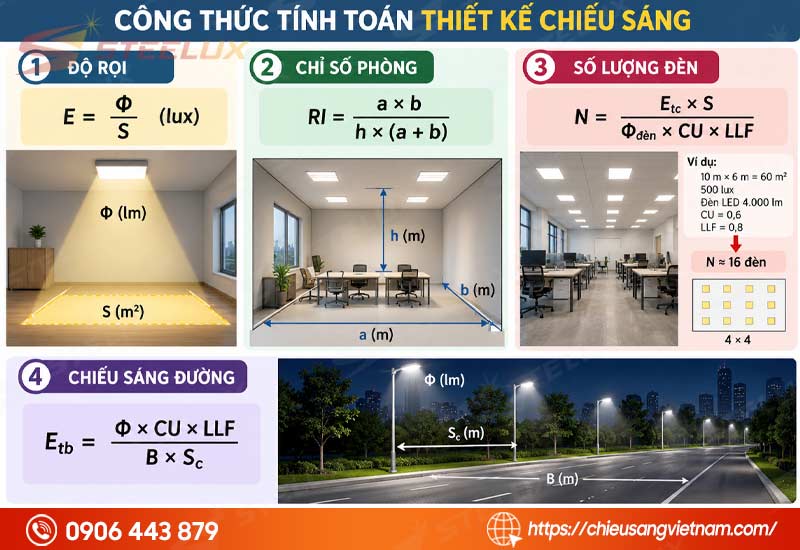

Công thức tính toán thiết kế chiếu sáng

Phương pháp phổ biến để tính toán chiếu sáng chung là phương pháp hệ số sử dụng quang thông (phương pháp lumen). Các công thức chính:

a) Độ rọi:

E = Φ / S (lux)

Trong đó Φ là quang thông (lm) và S là diện tích được chiếu sáng (m²).

b) Chỉ số phòng (RI hoặc K):

RI = (a × b) / [h × (a + b)]

Trong đó a, b là chiều dài, chiều rộng phòng (m); h là chiều cao treo đèn tính từ đèn đến mặt phẳng làm việc (m).

c) Số lượng đèn cần thiết:

N = (E_tc × S) / (Φ_đèn × CU × LLF)

Trong đó:

• N: số bộ đèn cần dùng
• E_tc: độ rọi yêu cầu theo tiêu chuẩn (lux)
• S: diện tích phòng (m²)
• Φ_đèn: quang thông của một bộ đèn (lm)
• CU: hệ số sử dụng quang thông, tra theo bảng của nhà sản xuất dựa trên chỉ số phòng và hệ số phản xạ của trần, tường, sàn
• LLF: hệ số suy giảm quang thông (do bụi bẩn và suy giảm nguồn sáng theo thời gian), thường lấy khoảng 0,7 – 0,85 với LED trong môi trường sạch

Ví dụ minh họa: Văn phòng 10 m × 6 m (S = 60 m²), yêu cầu 500 lux, dùng đèn panel LED 4.000 lm, giả định CU = 0,6 và LLF = 0,8:

N = (500 × 60) / (4.000 × 0,6 × 0,8) = 30.000 / 1.920 ≈ 15,6 → chọn 16 bộ đèn

Sau đó bố trí thành lưới đều (ví dụ 4 × 4) và kiểm tra lại độ rọi trung bình cùng độ đồng đều.

d) Chiếu sáng đường (tính độ rọi trung bình):

E_tb = (Φ × CU × LLF) / (B × S_c)

Trong đó B là bề rộng mặt đường được chiếu sáng (m) và S_c là khoảng cách giữa hai cột đèn liên tiếp (m). Từ công thức này có thể suy ra khoảng cách cột phù hợp để đạt độ rọi yêu cầu.

Lưu ý: Công thức trên chỉ cho kết quả sơ bộ. Với công trình lớn hoặc phức tạp, cần kiểm chứng bằng phần mềm mô phỏng như DIALux, Relux.

Quy trình các bước tính toán thiết kế chiếu sáng

Thiết kế chiếu sáng cần tuân theo các bước sau:

– Bước 1: Khảo sát và thu thập thông tin

Xác định công năng, kích thước, chiều cao, màu sắc bề mặt, điều kiện môi trường (ẩm, bụi, ăn mòn), nguồn điện sẵn có và yêu cầu của chủ đầu tư.

– Bước 2: Xác định tiêu chuẩn áp dụng

Chọn độ rọi, độ đồng đều, UGR, CRI, nhiệt độ màu theo tiêu chuẩn và quy chuẩn cho từng khu vực.

– Bước 3: Chọn nguồn sáng và loại đèn

Dựa trên công năng, hiệu suất, tuổi thọ, cấp bảo vệ và ngân sách.

– Bước 4: Tính toán sơ bộ

Xác định chỉ số phòng, tra hệ số CU, chọn LLF, tính số lượng đèn theo công thức lumen.

– Bước 5: Bố trí đèn

Sắp xếp theo lưới hoặc theo dải, lưu ý khoảng cách giữa các đèn, khoảng cách tới tường và độ cao lắp đặt để đảm bảo độ đồng đều.

– Bước 6: Mô phỏng và kiểm tra

Dùng DIALux hoặc Relux để kiểm tra độ rọi, độ đồng đều, chói lóa. Điều chỉnh phương án nếu chưa đạt.

– Bước 7: Kiểm tra hiệu quả năng lượng

Đối chiếu mật độ công suất chiếu sáng với quy định hiện hành. Cân nhắc hệ thống điều khiển như dimming, cảm biến, hẹn giờ.

– Bước 8: Thiết kế hệ thống điện và điều khiển

Tính tiết diện dây, thiết bị đóng cắt, bảo vệ, chống sét, phân mạch điều khiển.

– Bước 9: Lập hồ sơ và dự toán

Gồm bản vẽ bố trí, sơ đồ điện, bảng thống kê vật tư, thuyết minh tính toán và dự toán chi phí.

– Bước 10: Giám sát thi công và nghiệm thu

Đo/kiểm tra độ rọi thực tế, so sánh với thiết kế và điều chỉnh nếu cần.

Cách lựa chọn đèn và trụ đèn khi thiết kế chiếu sáng

Khi chọn đèn

• Công suất và quang thông: Đáp ứng đủ độ rọi tính toán, ưu tiên đèn có hiệu suất lm/W cao.
• Nhiệt độ màu và CRI: Phù hợp công năng không gian, như đã nêu trên.
• Phân bố ánh sáng (quang học): Chọn góc chiếu, loại thấu kính, chóa phản quang phù hợp (chiếu rộng, chiếu hẹp, chiếu đường…) để đạt độ đồng đều và hạn chế chói.
• Cấp bảo vệ IP và IK: Ngoài trời nên chọn tối thiểu IP65; khu vực dễ va đập nên chọn IK cao (như IK08 – IK10).
• Tuổi thọ và suy giảm quang thông: Ưu tiên sản phẩm công bố tuổi thọ (như L70 ≥ 50.000 giờ) kèm báo cáo thử nghiệm LM-79, LM-80.
• Chất lượng bộ nguồn (driver): Hệ số công suất cao, bảo vệ quá áp, hỗ trợ dimming nếu cần điều khiển.
• Khả năng chống sét lan truyền, tản nhiệt: Nhất là với đèn đường và đèn pha công suất lớn.
• Chứng nhận và bảo hành: Nên chọn sản phẩm có chứng nhận chất lượng (như CE, RoHS), có chính sách bảo hành rõ ràng.

Khi chọn trụ đèn (cột đèn)

• Chiều cao cột: Xác định theo bề rộng mặt đường, công suất đèn và yêu cầu độ đồng đều. Tương quan giữa chiều cao và khoảng cách cột ảnh hưởng trực tiếp đến độ đồng đều ánh sáng.
• Vật liệu và chống ăn mòn: Thép mạ kẽm nhúng nóng là lựa chọn phổ biến. Khu vực ven biển hoặc môi trường ăn mòn cao cần lớp mạ dày hoặc sơn phủ bổ sung.
• Khả năng chịu lực và tải trọng gió: Tính toán theo điều kiện gió của từng vùng và khối lượng thiết bị gắn trên cột.
• Kiểu dáng cột và cần đèn: Cột bát giác, cột tròn côn, cần đơn, cần đôi… chọn theo cách bố trí và yêu cầu thẩm mỹ cảnh quan.
• Móng cột và nối đất: Thiết kế móng chắc chắn, có tiếp địa đúng quy định để bảo đảm an toàn.
• Khả năng bảo trì: Cửa cột, hộp đấu nối, chiều cao thuận tiện cho việc kiểm tra và thay thế thiết bị.
• Tính đồng bộ: Kích thước, vị trí lắp đèn trên cột phải khớp với thiết bị được chọn.

Tạm kết

Trên đây là những kiến thức cơ bản về thiết kế chiếu sáng, từ khái niệm, nguyên tắc, công thức tính toán cho đến cách lựa chọn đèn phù hợp. Nếu quý khách đang cần mua trụ đèn đường đạt chuẩn chất lượng, hãy liên hệ Steelux qua Hotline: 0906 443 879 để được tư vấn và báo giá nhanh chóng.

Các thông số về độ rọi, U₀, UGR và LLF trong bài là giá trị tham khảo phổ biến. Khi lập hồ sơ thiết kế thực tế, cần đối chiếu với TCVN, TCXDVN, QCVN hiện hành và các tiêu chuẩn chuyên ngành tương ứng.
